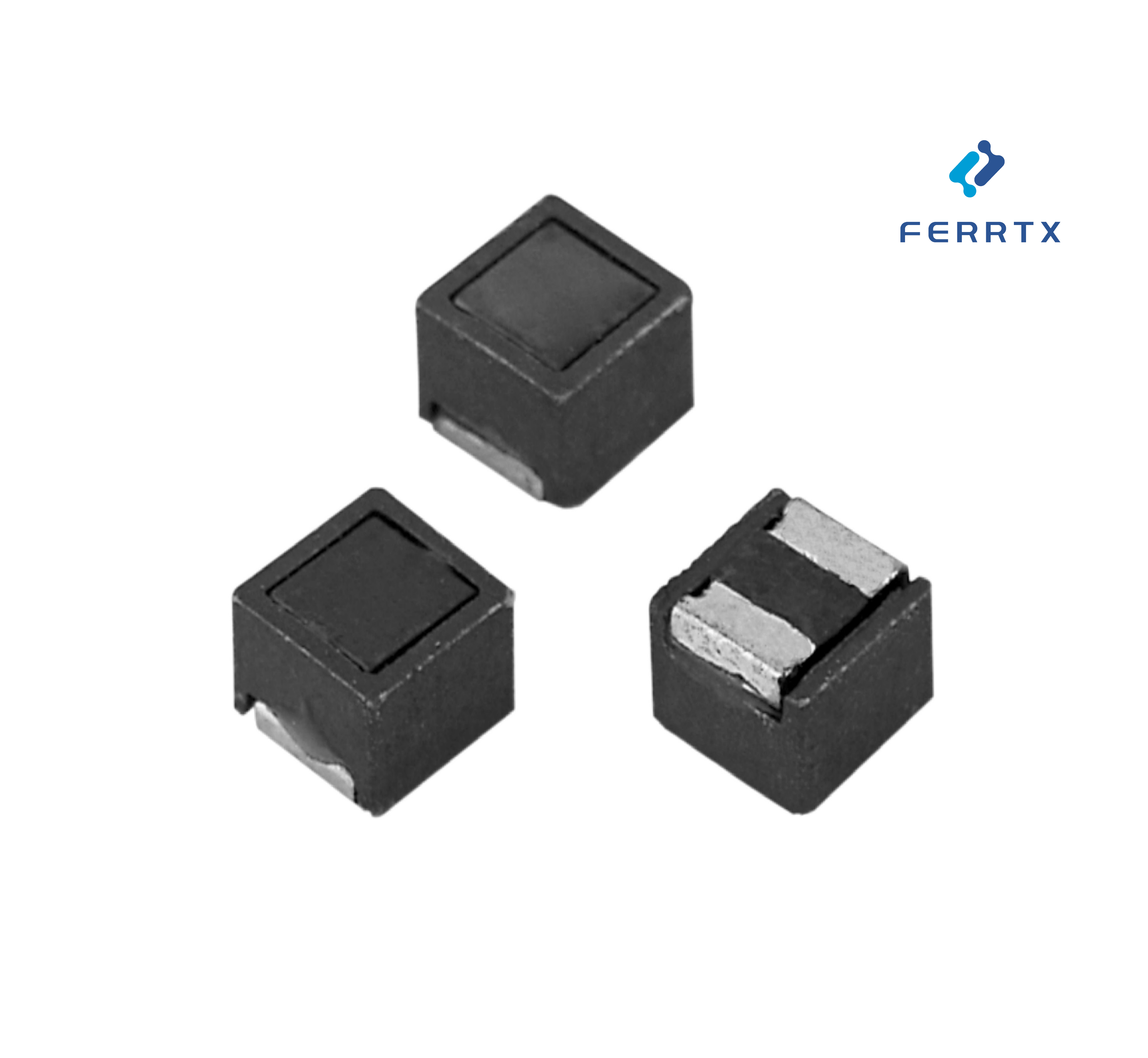

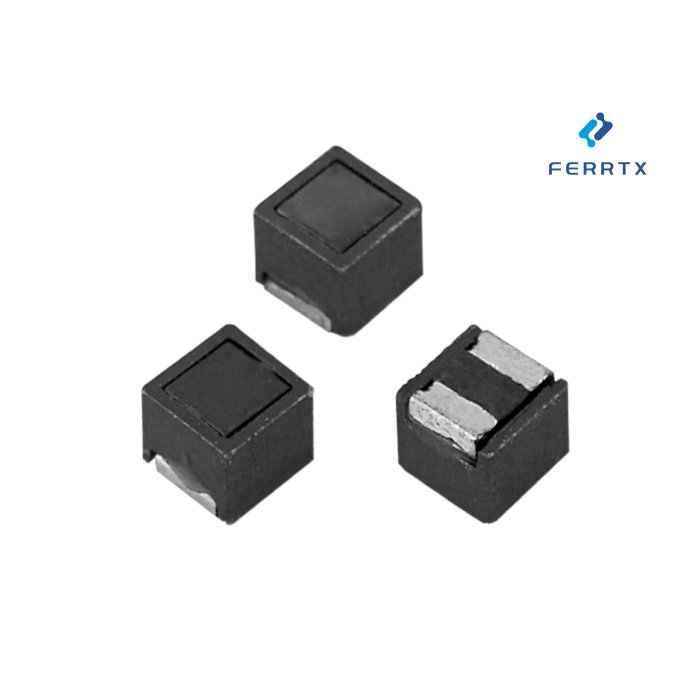

LQH-S 시리즈 고전류 차폐 SMD 전력 인덕터

최신 가격을 얻으십시오

지금 연락

Features:

지불 유형: T/T,L/C
최소 주문량: 5000 Piece/Pieces
수송: Ocean,Land,Air,Express
포트: Xi'an,Shanghai

제품 리스트

질문 보내기

Error

* Please fill in the information

* Please fill in your e-mail

* Please fill in the content



제품 리스트



기술

제품 속성

모형: LQH-S

상표: FERRTX

종: 인덕터 표면 실장

공급 유형: 원래 제조업체

원산지: 중국

풍모: 해당 없음

설치 방법: 표면 실장

인덕턴스 범위: 0.27 μh ~ 10000 μh

정격 전류 (IDC): 30 ma ~ 6000 ma

맥스 DCR: 0.007 Ω ~ 39.7 Ω

Tolerance: ±10% (K), ±20% (M)

SRF Frequency: 0.5 MHz to 300 MHz

Operating Temperature: 25°C to +85°C

포장 및 배송

판매 단위:	Piece/Pieces
다운로드:

공급 능력 및 추가 정보

수송: Ocean,Land,Air,Express

원산지: 중국

지원에 대한 지원: 2~8weeks

인증 : RoHS/ISO/UL/CE/IATF16949/CNAS

포트: Xi'an,Shanghai

지불 유형: T/T,L/C

제품 설명

비교할 수 없는 효율성과 신뢰성으로 설계 강화

산업 자동화 및 통신 인프라와 같은 소음이 많은 환경에서는 불안정한 전력 인덕터 성능으로 인해 시스템 오류가 발생하고 가동 중지 시간이 길어질 수 있습니다. LOH-S 시리즈는 페라이트 차폐 구조로 이 문제를 해결합니다. 최대 6A 정격 전류(LOH2220S-R27M)와 0.007Ω 초저 DCR을 제공하는 동시에 EMI를 20dB 억제합니다. 기존 비차폐 인덕터와 달리 자기 차폐를 SMD 인덕터 구조에 직접 통합하여 외부 EMI 필터 구성 요소가 필요 없으며 총 BOM 비용을 30% 절감합니다.

핵심 전기 사양

Parameter	LOH1210S-1R0M	LOH2220S-R27M	Industry Average (Unshielded)
Inductance	1.0µH ±20%	0.27µH ±20%	±30% tolerance
Max DCR	0.02Ω	0.007Ω	0.05Ω+
Rated Current (IDC)	1000mA	6000mA	3000mA
SRF	120MHz	300MHz	Unspecified
Operating Temp	-25°C to +85°C	-25°C to +85°C	-40°C to +105°C
Shielding	Ferrite Shielded	Ferrite Shielded	Non-Shielded

테스트 표준:

인덕턴스 @ 1kHz(HP4291A)
QuadTech 1880 Milliohm Meter를 통해 측정된 DCR
RoHS 준수, 웨이브/리플로우 솔더링과 호환 가능

소음에 민감한 애플리케이션을 위한 3가지 주요 이점

① 외부 부품 없이 EMI 억제 내장

페라이트 실드는 100MHz에서 방사 잡음을 20dB까지 줄여줍니다. 이는 외부 EMI 필터 애드온이 15% 더 많은 PCB 공간을 소비하는 PLC 제어 시스템 및 자동차 레이더 모듈에 중요합니다. 이는 Sumida의 CDMC 시리즈와 같은 비차폐 경쟁 제품의 성능을 능가합니다.

② 컴팩트한 크기에 높은 전류 밀도 구현

소형 1210 패키지(3.5×2.8mm)에도 불구하고 LOH1210S는 40°C 이하의 온도 상승으로 1A 연속 전류를 처리합니다. 냉각이 제한된 드론 모터 컨트롤러 및 IoT 게이트웨이와 같이 공간이 제한된 설계에 이상적입니다.

③ 가혹한 환경에서 신뢰성 확장

정격 전류에서 10% 이하의 인덕턴스 강하로 -25°C ~ +85°C에서 완벽하게 작동합니다. 성형 구조는 진동으로 인한 균열을 방지합니다. 이는 자동차 애플리케이션에 대한 500시간 스트레스 테스트에서 검증되었습니다(AEC-Q200 벤치마크 초과).

애플리케이션별 성능 데이터

Use Case	Recommended Model	Performance Result	Cost Savings vs. Alternatives
PLC I/O Modules	LOH2220S-1R0M	40% lower noise vs. open-core inductors	$0.22 saved on EMI filters
xDSL Line Filters	LOH1210S-470K	Passed GR-1089 surge tests	15% smaller than TDK SLF12565T
LED Drivers	LOH1210S-2R2M	94% efficiency @ 2A load	20% lower DCR vs. MOX-DAI-1310

레이아웃 팁:

커플링 노이즈를 줄이려면 센서 또는 ADC 트레이스에서 ≥3mm 떨어진 곳에 인덕터를 배치하세요.
비차폐 RF 인덕터가 근처에 있어야 하는 경우 인덕터 패드 주위에 가드 링을 사용하십시오.
3A 이상의 전류에 권장되는 열 패드 아래의 열 비아

규정 준수 및 품질

RoHS 3.0 / REACH SVHC
ISO 9001:2015 인증 제조
100% 자동화된 최종 테스트(Hi-POT, IR, LCR)

엔지니어가 LQH-S 시리즈로 전환하는 이유

"LOH2220S-R27M의 0.007Ω DCR은 모터 드라이버 손실을 22% 줄였으며 내장된 차폐 기능은 추가 필터 없이 CISPR 32 클래스 B를 통과하는 데 도움이 되었습니다."
― David L., Industrial Drive Systems Inc. 수석 EE
